Conecte un micrófono, dispositivo de nivel de línea o instrumento para comenzar a dar vida a sus ideas, o llévese el UAC-8 al escenario para disponer de reproducción de audio en alta resolución, hasta los 24-bit/192 kHz.
Todo un mundo nuevo de posibilidades se abre para los creadores que usan Mac y PC — alta velocidad, alta resolución y baja latencia. Actualice su equipo con el UAC-8 con montaje en rack, y añada 18 entradas y 20 salidas a su ordenador Mac o Windows equipado con USB 3.0—incluso su iPad.*
Características:
- Interfaz de audio de alta velocidad USB 3.0 SuperSpeed con 18 entradas/20 salidas
- El modo autónomo o Standalone permite su uso como un previo de micro de 8 canales y como convertidor A/D o D/A sin conexión a un ordenador
- Soporte para grabación y reproducción de audio de alta resolución de hasta 24-bit/192 kHz
- Streaming de audio con baja latencia
- 8 conectores de entrada analógicos tipo combo XLR/TRS balanceados que aceptan señales tanto de micro como de nivel de línea
- Previos de micro de alto rendimiento con hasta +60dB de amplificación
- Botones Hi-Z que permiten la conexión directa de guitarras o bajos eléctricos (INPUT1, INPUT2)
- Controles de ganancia independientes y LEDs de clip para cada entrada
- Alimentación phantom de +48V activable (INPUTS 1‐4, INPUTS 5‐8)
- 10 jacks TRS balanceados de salida para conexión a mezcladores, amplificadores, altavoces activos, auriculares o dispositivos de efectos
- Pareja de salidas de 1/4" para auriculares en el panel frontal con controles de volumen dedicados
- Gran knob de control de volumen de salida
- Sobremuestreo 4x durante conversión A/D y D/A para reducción del ruido y una fidelidad realzada
- Sistema de transferencia asíncrona para no verse afectada por el jitter del ordenador
- E/S S/PDIF: 2 entradas/2 salidas, hasta 24‐bit/192 kHz
- E/SADAT Optical: 2 entradas/2 salidas a 192/176.4 kHz (compatible con S/MUX4), 4 entradas/4 salidas a 96/88.2kHz (compatible con S/MUX), 8 entradas/8 salidas a 48/44.1 kHz
- E/S Word Clock
- Indicador de fuente de reloj
- E/S MIDI
- Montaje en rack (espacio 1U)
- Robusto armazón de metal
- Funciona con todos los ordenadores Mac y Windows equipados con USB 3.0 y con los iPads*
- * Se requiere kit Apple Camera Connection o adaptador Lightning a USB Camera
Especificaciones
Entradas analógicas: Inputs 1–8
-
CONECTORES: Jacks combo XLR/TRS (XLR: 2 hot / TRS: TIP hot)
-
GANANCIA DE ENTRADA: 0 a 60dB en pasos de 1dB
-
IMPEDANCIA DE ENTRADA:5 kΩ 1 MΩ (con Hi-Z activado - IN1/IN2)
-
NIVEL DE ENTRADA MÁXIMO: +13 dBu (XLR a 0 dBFS) +21 dBu (TRS a 0 dBFS)
-
ALIMENTACIÓN PHANTOM: +48 V
SALIDAS ANALÓGICAS: SALIDAS MASTER
CONECTORES L/R: Jack TRS (Balanceado)
SALIDAS ANALÓGICAS: SALIDAS DE LÍNEA 1-8
NIVEL DE SALIDA MÁXIMO: +14 dBu (at 0 dBFS)
IMPEDANCIA DE SALIDA: 150 Ω
ANALOG OUTPUTS: PHONES 1/2
CONECTORES: Jack estéreo de 1/4" 20mW + 20mW (carga de 32 Ω)
NIVEL DE SALIDA MÁXIMO: +10 dBu
IMPEDANCIA DE SALIDA: 33 Ω
DIGITAL IN/OUT: ADAT OPTICAL
CONECTORES: ADAT Optical (fibra óptica) 8 entradas/salidas: 44.1 kHz/48 kHz4 entradas/salidas: 88.2kHz/96kHz, compatible con S/MUX2 entradas/salidas: 176.4kHz/192kHz, compatible con S/MUX4
ENTRADA/SALIDA DIGITAL: S/PDIF
CONECTORES: RCA (coaxial)
FRECUENCIAS DE MUESTREO SOPORTADAS: 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz
ENTRADA/SALIDA DIGITAL: WORD CLOCK
CONECTORES: BNC
FRECUENCIAS DE MUESTREO SOPORTADAS:44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz
IMPEDANCIA DE SALIDA: 75 Ω
OTRAS
-
CARACTERÍSTICAS DE FRECUENCIA:44.1 kHz: -1.0 dB, 20 Hz–20 kHz 96 kHz: -1.0 dB, 20 Hz–40 kHz192 kHz: -1.0 dB, 20 Hz–60 kHz
-
CARACTERÍSTICAS DE FRECUENCIA:44.1 kHz: -1.0 dB, 20 Hz–20 kHz 96 kHz: -1.0 dB, 20 Hz–40 kHz192 kHz: -1.0 dB, 20 Hz–60 kHz
-
RANGO DINÁMICO: A/D: 120 dB típico (IHF-A) D/A: 120 dB típico (IHF-A)
-
FRECUENCIAS DE MUESTREO: 192 kHz, 176.4 kHz, 96 kHz, 88.2 kHz, 48 kHz, 44.1 kHz
-
RESOLUCIÓN: 24-bit
-
INTERFAZ: USB 3.0 / 2.0
-
MIDI IN/OUT: DIN 5 pines
-
ALIMENTACIÓN: Adaptador AC AD-19 (DC12V 2A)
-
DIMENSIONES EXTERNAS: 6.2 in. (P) × 19 in. (A) × 1.8 in. (H) 157.65 mm (P) × 482.6 mm (A) × 46.03 mm (H)
-
PESO (UNIDAD PRINCIPAL SÓLO): 4.4 pounds / 2.02 kg
-
Nota: 0dBm＝0.775Vrms
USB 3.0 SUPERSPEED
El protocolo de transferencia USB 3.0 SuperSpeed utilizado por el UAC-8, con una velocidad de 2.0 ms ida y vuelta @96 kHz/32 muestras, es diez veces más rápido que el USB 2.0 y seis veces más rápido que el FireWire 800. Eso no solo garantiza una baja latencia, sino que ofrece un flujo de datos que no se ven afectados por el jitter del ordenador (ligeras variaciones en la temporalización), por lo que no es necesario conectar una fuente de reloj maestro externa.
EL HARDWARE
Entradas

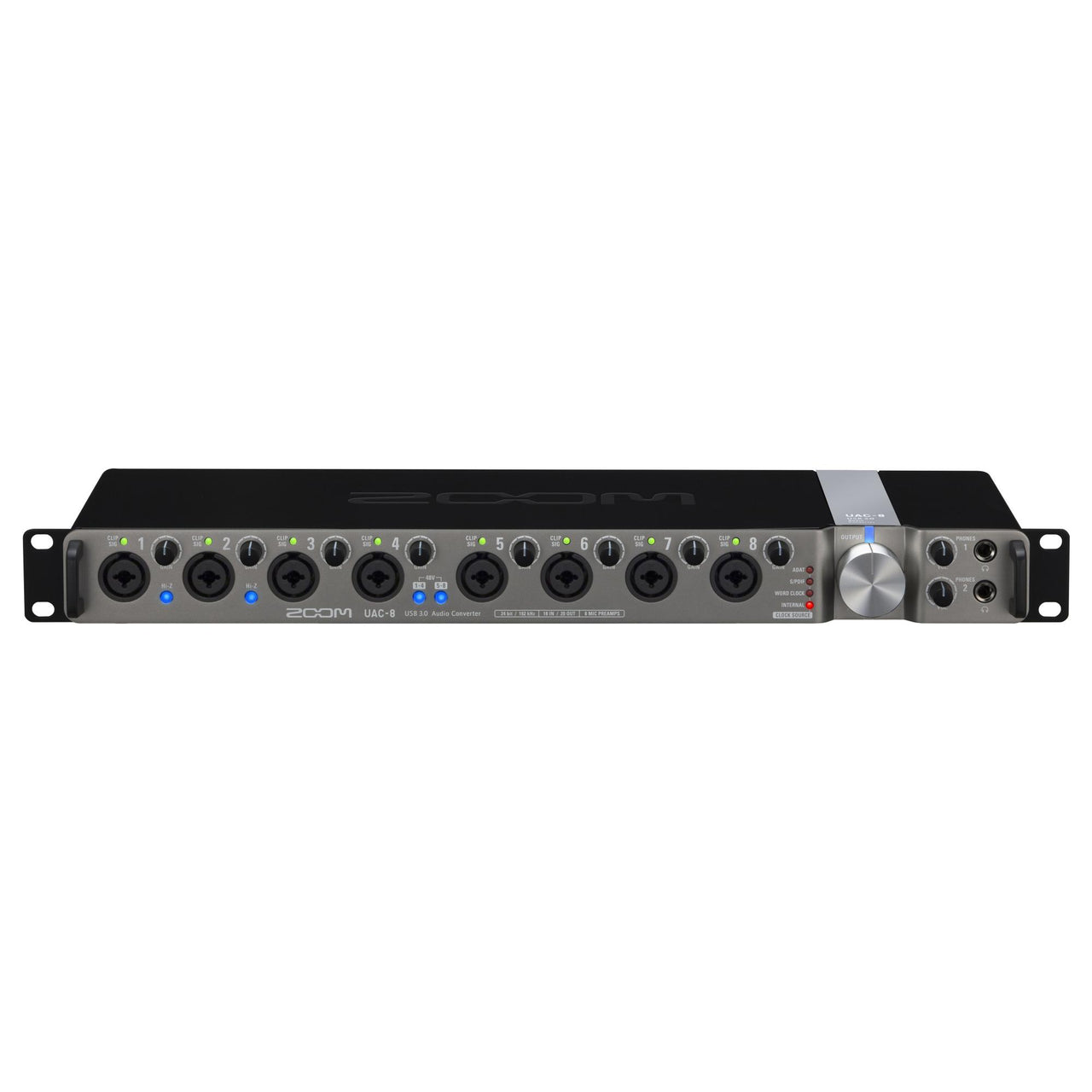

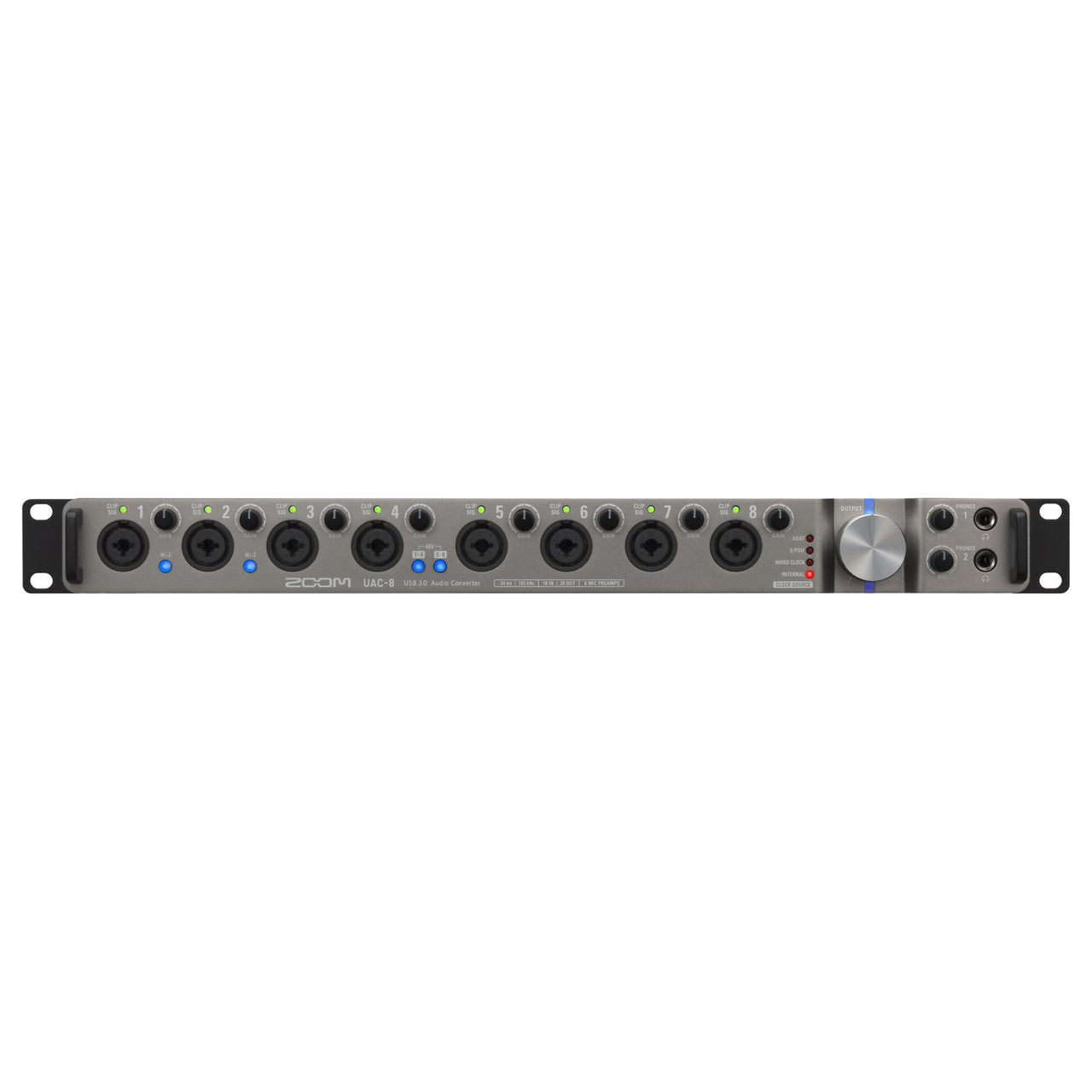

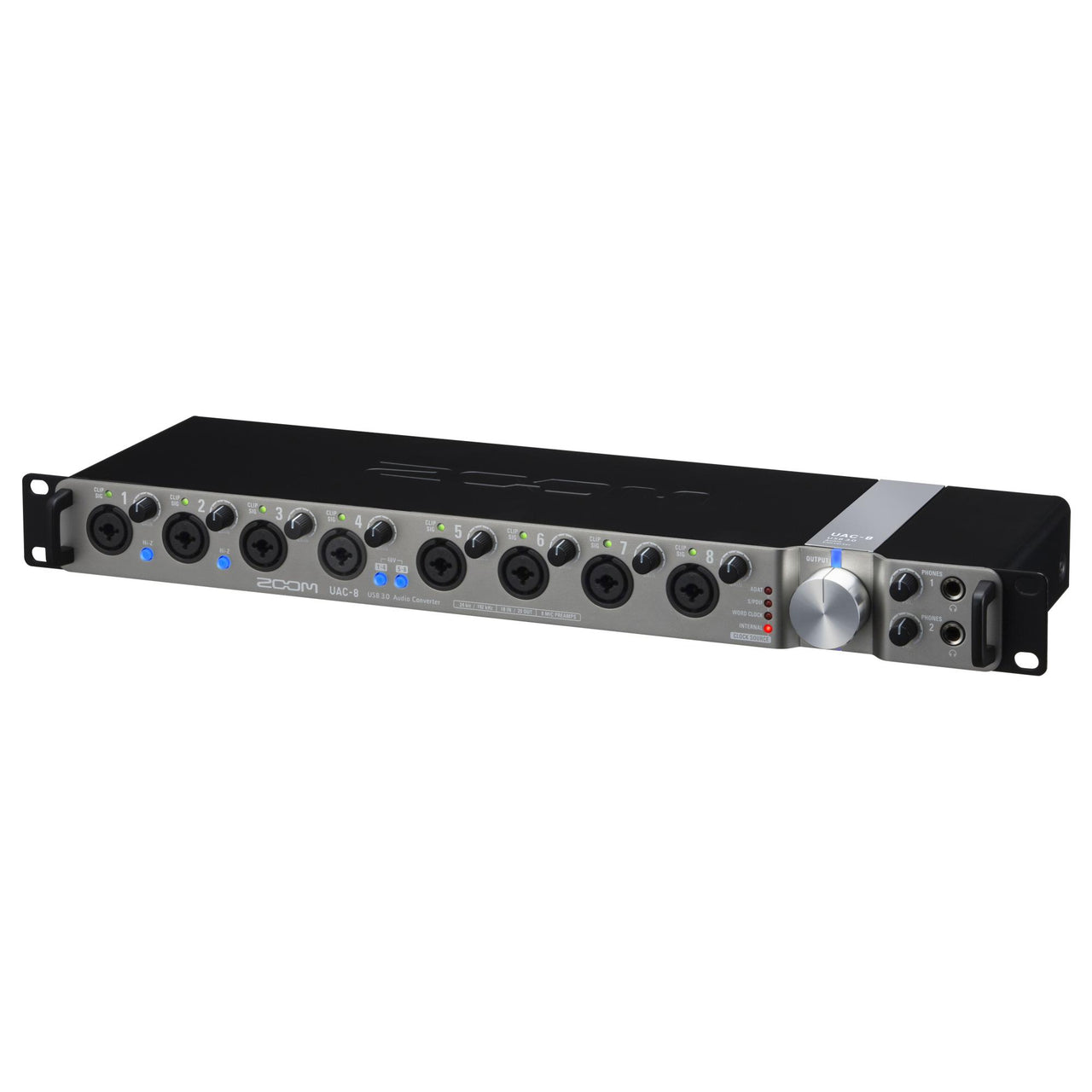

El UAC-8 ofrece una amplia variedad tanto de conectores analógicos como digitales. Las 8 entradas combo XLR/TRS del panel frontal aceptan señales de micro y nivel de línea, y puede incluso conectar instrumentos directamente en las Entradas 1 y 2. Los controles dedicados de ganancia de entrada y los LEDs de Clip (recorte) facilitan el ajuste de niveles óptimos de entrada, y un botón Phantom Power permite el uso de micrófonos de condensador.
Salidas

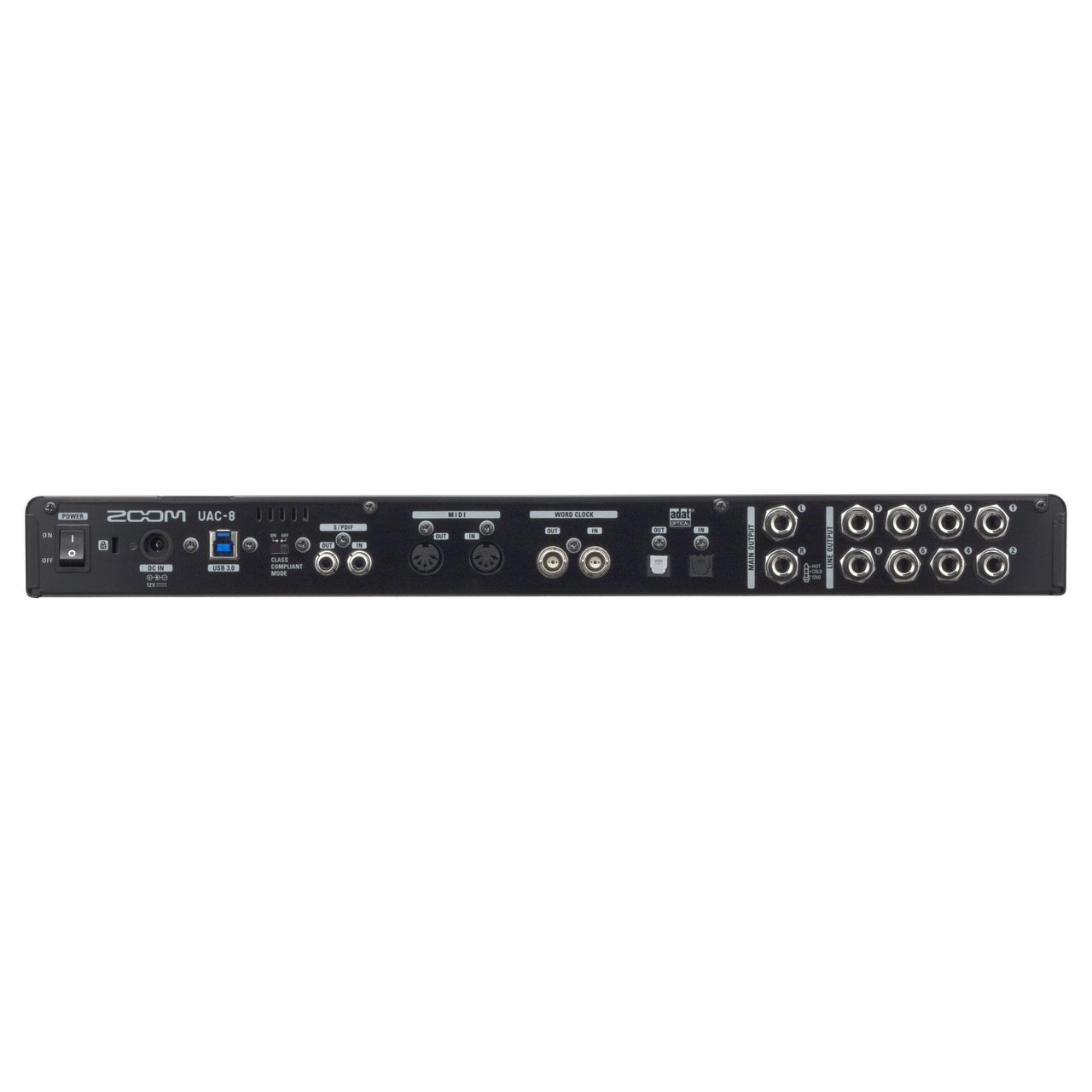

El UAC-8 dispone de un par de salidas analógicas TRS balanceadas para la conexión a monitores, y también de 8 salidas de línea distintas TRS analógicas balanceadas para monitorización multicanal o conexión a dispositivos de efectos externos. Un gran knob Output del panel frontal ofrece un control rápido sobre el nivel de salida general, y hay dos jacks de auriculares estéreo independientes de ¼", cada uno con su control de volumen dedicado, para una monitorización aparte.
E/S digitales
Las 8 entradas/salidas digitales ADAT y S/PDIF estéreo permiten la conexión de hasta 10 canales externos, y el Word Clock incorporado permite una fácil integración en cualquier sistema. Además, lleva también MIDI In y Out para permitir una interconexión con dispositivos como teclados electrónicos y cajas de ritmos.
